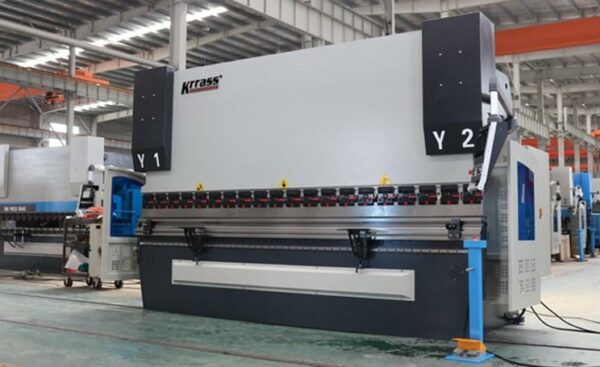

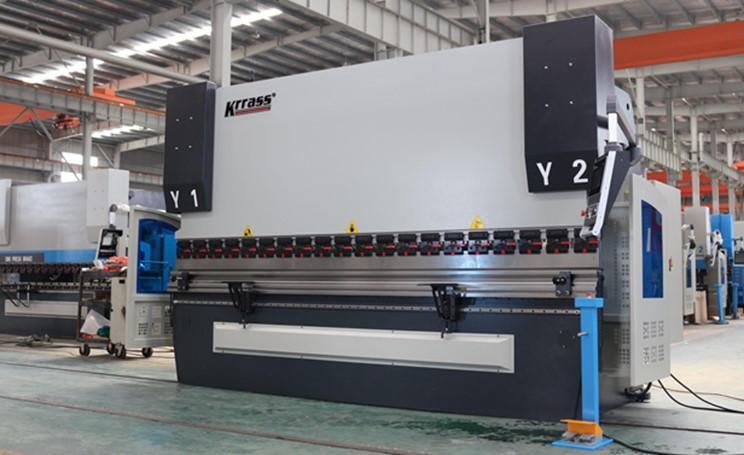

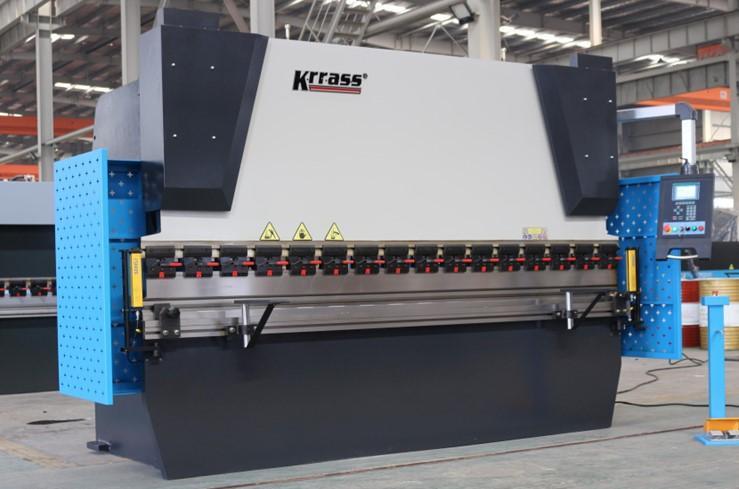

Máy ép thủy lực chấn tôn
THÔNG SỐ KỸ THUẬT
- Lực ép: 1.000
- Hành trình piston: 400 mm
- Khoảng mở làm việc: 600 mm
- Kích thước bàn ép: 6.000×800
- Tốc độ ép: 5 – 15
- Áp suất hệ thống: 32 Mpa
- Công suất motor: 45 kW
- Điện áp sử dụng: 380V – 3 pha – 50Hz
- Trọng lượng máy: 40.000 Kg
- Kích thước tổng thể: 1.500×1.000×2.000
Thông tin giao hàng dự kiến
Nhập địa chỉ của bạn để xem các tùy chọn vận chuyển. - Tính phí vận chuyển
Máy chấn tôn thủy lực là gì?
Máy chấn tôn thủy lực — còn được gọi là hydraulic press brake — là thiết bị dùng lực ép thủy lực để chấn (uốn) các tấm kim loại như thép, nhôm hoặc inox thành các góc hoặc hình dạng nhất định. Máy này thường gồm hai bộ phận chính: chày (upper punch) và cối (lower die), kết hợp với hệ thống điều khiển (điện, thủy lực, CNC) để tạo ra đường chấn chính xác và đều.
Phân loại theo cơ cấu điều khiển
-
Máy chấn thủy lực: Dùng hệ thống xi lanh thủy lực truyền động chày hoặc cối (có thể di chuyển lên hoặc xuống).
-
Máy chấn NC (Numerical Control): Kết hợp hệ thống điều khiển số NC với thủy lực, cải thiện độ chính xác và tốc độ vận hành.
-
Máy chấn CNC: Hiện đại nhất, tích hợp hệ thống CNC, điện – khí nén và thủy lực, cho phép tự động hóa quy trình và chấn các chi tiết phức tạp với độ chính xác cao.
Đặc điểm nổi bật của máy chấn thủy lực
-
Độ chính xác và năng suất cao: Máy cho đường chấn sắc nét, đồng đều, phù hợp yêu cầu cao của ngành gia công kim loại.
-
Ứng dụng đa dạng: Rộng khắp từ xây dựng, sản xuất tủ điện, phụ tùng ô tô, thang máy đến thiết bị nhà bếp, vỏ kim loại.
-
Hiệu suất vượt trội: Tự động hóa giúp tăng tốc độ sản xuất, tiết kiệm sức lao động và không gian xưởng.
-
Khả năng tùy chỉnh linh hoạt: Dễ dàng thay đổi cữ chặn, góc chấn, chiều dài chấn, phù hợp từng yêu cầu chi tiết.

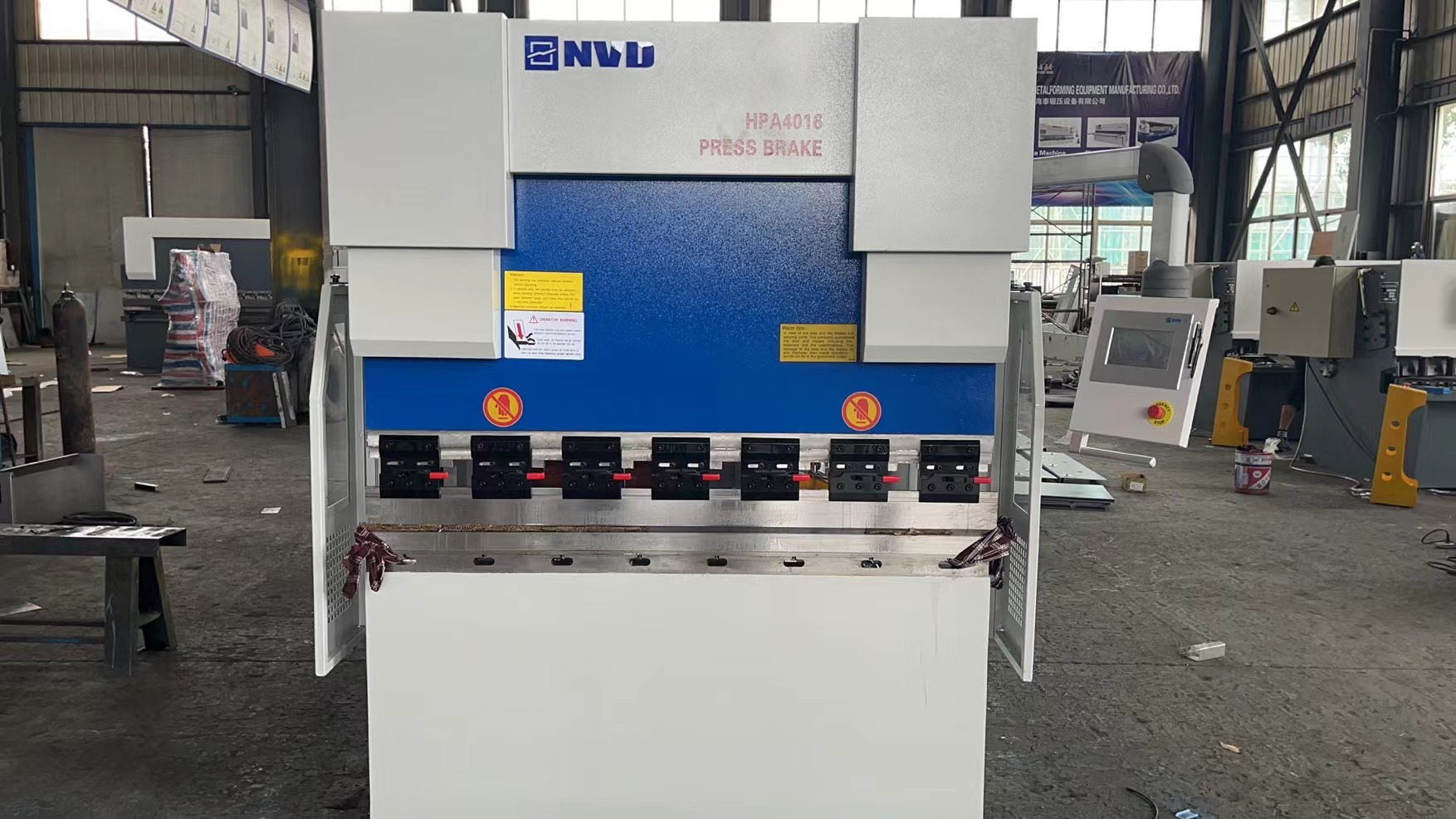

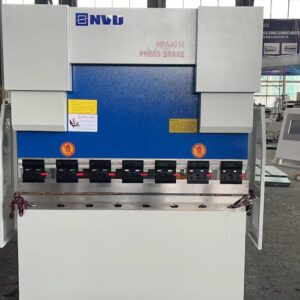

Ví dụ cụ thể: Máy chấn tôn thủy lực mini PBC – 40T/1300
Một mẫu điển hình tiêu biểu cho dòng máy chấn tôn thủy lực mini — dùng cho xưởng vừa và nhỏ:
-
Lực chấn: 40 tấn
-
Chiều dài chấn tối đa: 1 300 mm
-
Công nghệ điều khiển: Điều khiển CNC 5 trục (Y1, Y2, X, R cộng Crowing)
-
Tốc độ làm việc không tải: ~200 mm/s; Có tải: 2–10 mm/s; Hồi dao: 180 mm/s
-
Cấu tạo khung: Hàn tấm, ủ nhiệt 600 °C (giảm ứng suất, tăng độ bền), ram có thanh dẫn hướng bi, Xi lanh thủy lực đồng bộ, hệ thống bơm và điều khiển chất lượng cao (Schneider, Rexroth, SUNNY, REF…)
Ưu điểm:
-
Thiết kế nhỏ gọn, tiết kiệm không gian
-
Hiệu suất ổn định, tuổi thọ cao
-
Hệ điều khiển thân thiện, dễ thao tác
-
Trang bị các thiết bị bảo vệ an toàn như rào chắn, nút dừng khẩn cấp, công tắc hành trình…
Ứng dụng thực tế
Máy chấn thủy lực được sử dụng rộng rãi trong các ngành như:
-
Cơ khí chế tạo, sản xuất vỏ tủ điện và linh kiện kim loại
-
Xây dựng, gia công khung, mái tôn, cấu kiện kim loại
-
Ô tô – vận tải, làm khung, vỏ xe, phụ tùng kim loại
-
Điện tử, tạo vỏ kim loại cho thiết bị và bảng mạch
Tóm tắt
| Tiêu chí | Chi tiết |
|---|---|
| Nguyên lý | Ép thủy lực chày và cối tạo góc uốn |
| Các dòng chính | Thủy lực, NC, CNC |
| Ưu điểm | Chính xác, năng suất cao, linh hoạt |
| Ứng dụng | Xây dựng, cơ khí, ô tô, điện tử |
| Ví dụ tiêu biểu | PBC – 40T/1300 (mini CNC) |
